Nuova linea di produzione automatica di mattoni, camera di essiccazione a tunnel con progetto tecnico di forno a tunnel di BBT
Sistema di essiccazione a tunnel per mattoni di argilla completamente automatico per l'essiccazione dei mattoni
Camera di essiccazione a tunnel per mattoni di argilla completamente automatica per mattoni forati
Nuova linea di produzione automatica di mattoni, camera di essiccazione a tunnel con progetto tecnico di forno a tunnel di BBT Cina
Progetto di produzione di mattoni di argilla completamente automatico, essiccatoio a tunnel
Sistema di essiccazione e cottura
L'essiccazione e la cottura adotteranno un processo di impilaggio e cottura in due fasi con la tecnologia dell'essiccatoio a tunnel. La camera di essiccazione adotta un essiccatoio a tunnel (83,65x22,625 m). Il calore dell'essiccatoio proviene dal calore ad alta temperatura dei prodotti cotti e dal calore residuo del forno a tunnel, attraverso la modifica del sistema per regolare la temperatura e il volume dell'aria di alimentazione, in modo da garantire la qualità dell'essiccazione dei mattoni crudi.
Il forno a tunnel adotta una sezione ampia con una larghezza interna di 6,6 metri, è progettato come una struttura a soffitto piatto. Questo forno è adatto per la cottura di prodotti con caratteristiche di 1200KJ/Kg.
Camera di essiccazione per mattoni di argilla del sistema e costruzione

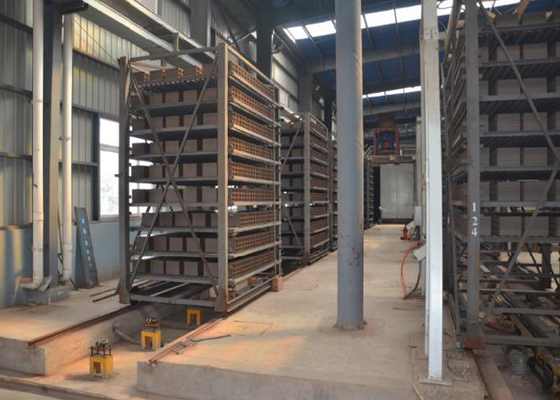

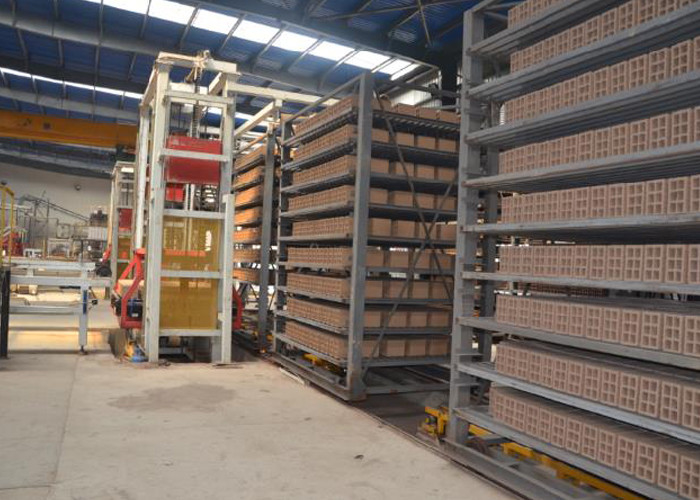

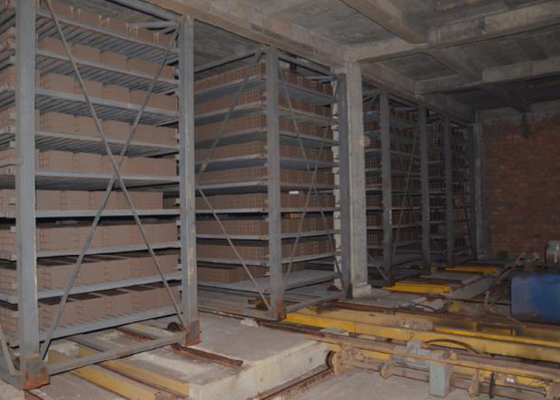

La camera di essiccazione adotta un essiccatoio a tunnel (83,65x22,625 m). La ventola ad alta temperatura e la ventola a bassa temperatura del forno a tunnel sono in grado di riciclare e raccogliere il calore residuo del forno a tunnel e trasferirlo all'essiccatoio, passa attraverso la ventola di riscaldamento nell'essiccatoio che inizia a ruotare, quindi entra nell'essiccatoio e nei mattoni attraverso proprietà meccaniche. L'umidità verrà rimossa dalla ventola di scarico dell'umidità, in modo da garantire la qualità dell'essiccazione dei mattoni crudi. I mattoni ben essiccati verranno scaricati dal carrello di essiccazione dal sistema di scarico e ri-impilati sul banco di trasferimento di smistamento, quindi i mattoni ben essiccati verranno impilati sul carrello del forno dalla macchina impilatrice e inviati al forno a tunnel tramite traghetto.
La fonte di calore della camera di essiccazione è il calore di scarto del forno a tunnel, che verrà fornito alla camera di essiccazione attraverso un sistema di tubazioni esterno. La camera di essiccazione comprende un sistema di aerazione, un sistema di scarico dell'umidità, un sistema operativo e un sistema di monitoraggio, oltre al sistema di monitoraggio, il sistema di aerazione e scarico sono realizzati con tubi metallici e ventole correlate.
Principali parametri tecnologici per il progetto della camera di essiccazione
1). Lunghezza totale: 83,65 metri
2). Carrelli contenuti nell'essiccatoio: 138 pezzi
3). Larghezza interna: 22,125 m
4). Altezza interna: 5,315 m
5). Capacità di carico per carrello: 600 pezzi (mattoni forati 150x200x300)
6). Temperatura di alimentazione dell'aria: 110～130℃
7). Temperatura di scarico dell'aria: 28℃
8). Umidità di rilascio dell'umidità: dal 75 al 90%
9). Resa di essiccazione: 99%
Camera di essiccazione a tunnel
