Attrezzatura di elaborazione bagnata del minerale del mulino della pentola TWPM200 nella linea di produzione del mattone
Pan Mill bagnato
È utilizzato nella sezione della preparazione di materia prima della linea di produzione del mattone completamente per mescolare, schiacciare e frantumare i vari materiali.
Il rullo adotta la struttura che il rullo è separato dal hub ed è collegato complessivamente dalla chiave del cuneo, che è conveniente per la sostituzione del rullo;
La zona superficiale laminata è fatta di alto acciaio legato del cromo del manganese, con resistenza all'usura ed ad alta resistenza, il suo spessore è di fino a 150 millimetri ed il tempo di impiego è lungo;
L'albero primario è fatto dei pezzi fucinati dell'acciaio legato ed è trattato termicamente, con ad alta resistenza, la resistenza di affaticamento e può resistere ad una grande forza eccentrica radiale;
Il giunto idraulico dilimitazione è usato per il trasporto di energia fra il motore principale del motore e l'albero di entrata del riduttore, che può efficacemente proteggere il riduttore ed il motore ed impedire l'impatto sulle parti meccaniche quando comincia con il pieno carico; il riduttore principale è fornito di sistema e di ventola di raffreddamento di lubrificazione forzati.
Parti fondamentali
Piatto di setaccio
La materia prima per il piatto di setaccio è l'alto acciaio di manganese, modulo che progetta, anti-durando ed anche può essere rimossa facilmente con il nuovo pezzo di ricambio.

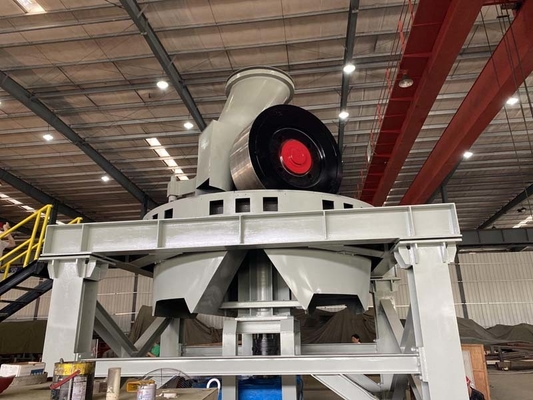

Mulino
Il rullo adotta una struttura che la pelle del rullo è separata dal hub, che è collegato complessivamente da una chiave di cuneo-forma; è conveniente sostituire la pelle quando ha bisogno di.
Pelle del rullo
Lo spessore della pelle del rullo è di 150 millimetri, fatti dell'acciaio legato del alto-manganese-cromo, che è ad alta resistenza e la usura-resistenza
Pentola
È la struttura di grata che ha saldato da lana d'acciaio, che è più forte e potrebbe sopportare il consolidamento enorme di impatto.

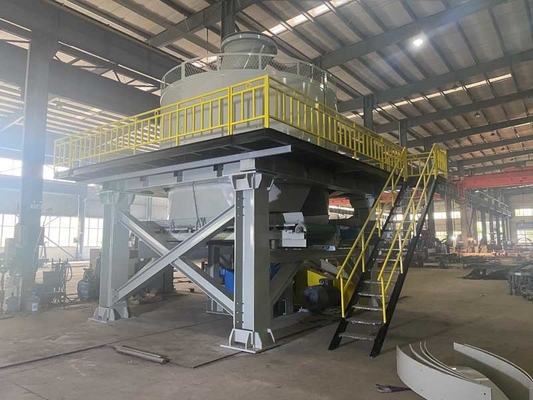

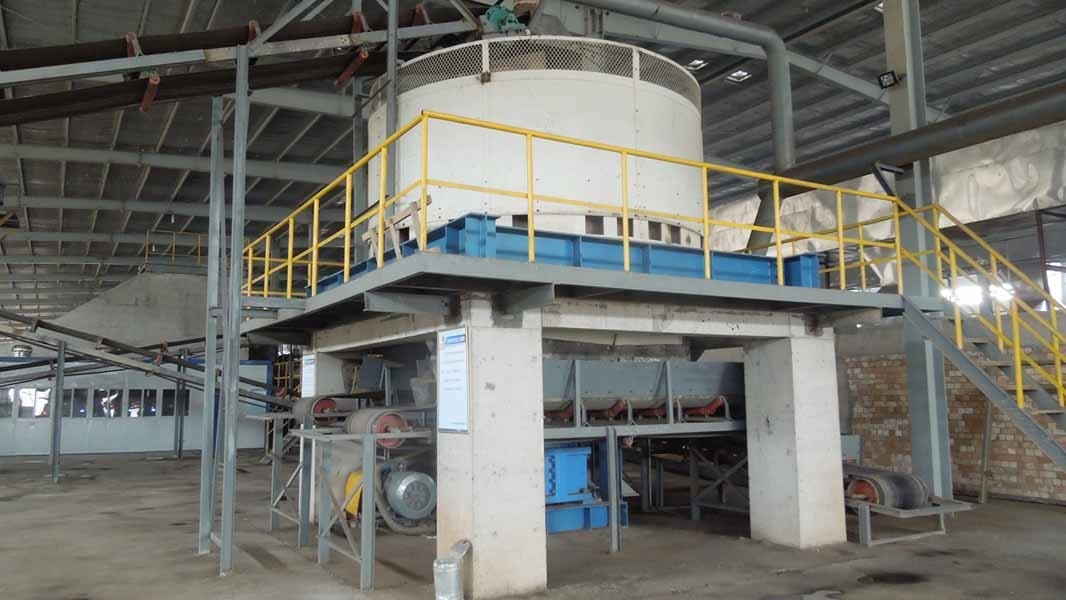

Supporto della struttura
C'è cuscinetto ammortizzatore del poliuretano fra la piattaforma ed il riduttore, che è usato per assorbire la forza di impatto e la vibrazione dell'attrezzatura durante il funzionamento.
Nota: L'appoggio della struttura e la piattaforma di manutenzione sono facoltativi e
i clienti possono saldare nel locale.
Albero primario
L'albero primario è fatto dei pezzi fucinati dell'acciaio legato ed è stato trattato termicamente, che ha ad alta resistenza;
Affatichi la resistenza e può sopportare le grandi forze eccentriche radiali.
Motor&reducer
Un coppia di torsione-limitato e un giunto idraulico sono usati per il trasporto di energia fra il motore principale del motore e l'albero di entrata del riduttore, che efficacemente proteggono il riduttore ed il motore dall'impatto sulle parti meccaniche quando lavora in pieno il carico; il riduttore principale è fornito di sistema e di ventola di raffreddamento di lubrificazione forzati.
Parametri tecnici
| No. |
Oggetto |
TWPM185 |
TWPM200 |
| 1 |
Dimensione del rullo |
diameter*width di 1850*700mm |
diameter*width di 2000*900mm |
| 2 |
Giri la velocità per l'albero primario |
≥13 RPM |
≥13 RPM |
| 3 |
Potere |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Efficace diametro dei rulli |
1850mm |
2000mm |
| 5 |
Velocità girante |
≥29rpm |
≥29rpm |
| 6 |
Diametro per il foro dello schermo |
Costruzione su misura |
Costruzione su misura |
| 7 |
Capacità di produzione |
40-50 ³ /h di m. |
60-90 ³ /h di m. |
| 8 |
Peso totale di attrezzatura |
65200 chilogrammi |
70000 chilogrammi |
| 9 |
Dimensioni |
5300*4600*6500mm |
6700*6500*6700mm |
