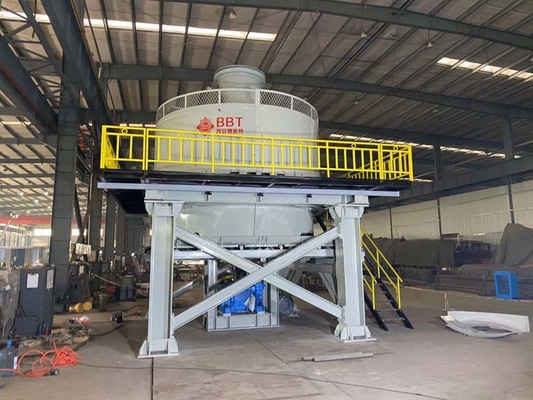

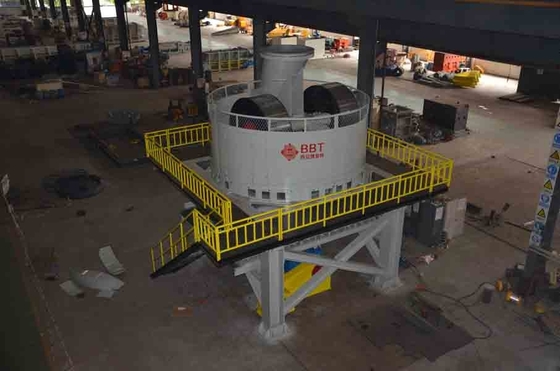

Mattone rosso automatico del ³ /h di capacità di lavoro a catena di produzione 40-50 m. che forma macchina
Il mulino della ruota è la mia società nell'assorbimento dell'esperienza avanzata straniera nei simili prodotti in base allo sviluppo dei nuovi prodotti, è nel cavo nei simili prodotti domestici. La macchina ha la struttura ragionevole, il funzionamento stabile, il tasso di errore basso, in funzione conveniente e manutenzione. Pricipalmente è utilizzato nella ganga del carbone, nello scisto, nell'argilla, nel fango e nella cenere volatile come materia prima principale della materia prima nel corso di produzione sinterizzata del mattone. Con schiacciare, la molatura, l'impastamento, la mescolanza, ecc. Dopo che le materie prime sono frantumate dalla macchina, la prestazione tecnologica completa delle materie prime può essere migliorata significativamente ed i prodotti sinterizzati di alta qualità possono essere prodotti.
Il motore fornisce la forza motrice e determina il giunto idraulico per realizzare avviarsi della stalla del motore senza carico. Il potere è trasmesso al riduttore tramite una puleggia ed il riduttore guida il fuso attraverso un accoppiamento. Il fuso ed il sedile della sospensione sono collegati dalla manica di espansione ed il trasferimento di coppia di torsione è realizzato dall'attrito fra la manica di espansione, il fuso ed il sedile della sospensione. Il vantaggio è facile da installare e smontare, può realizzare la protezione di sovraccarico del fuso, evitano il danneggiamento della superficie lavorante del fuso. Il sedile della sospensione trasmette il potere alle travi a mensola interne ed esterne rispettivamente e guida i due rulli per girare intorno all'albero primario ed i rulli girano intorno ai loro rispettivi rulli allo stesso tempo. Il materiale misto con acqua nel precedente processo cade dal saltatore centrale alla cima dell'attrezzatura alla parte anteriore del rullo interno. Dopo che il materiale è rotolato e schiacciato dal rullo interno, è raschiato alla canalizzazione esterna del rullo dalla ruspa spianatrice di galleggiamento ed ai passaggi tramite il rullo esterno. Dopo che le materie prime sono rotolate, la macinazione e l'estrusione sono effettuate attraverso i fori del piatto di setaccio per completare schiacciare, la mescolanza, la molatura e l'impastamento delle materie prime varie.
Parti fondamentali
Piatto di setaccio
La materia prima per il piatto di setaccio è l'alto acciaio di manganese, modulo che progetta, anti-durando ed anche può essere rimossa facilmente con il nuovo pezzo di ricambio.
Mulino
Il rullo adotta una struttura che la pelle del rullo è separata dal hub, che è collegato complessivamente da una chiave di cuneo-forma; è conveniente sostituire la pelle quando ha bisogno di.
Pelle del rullo
Lo spessore della pelle del rullo è di 150 millimetri, fatti dell'acciaio legato del alto-manganese-cromo, che è ad alta resistenza e la usura-resistenza
Pentola
È la struttura di grata che ha saldato da lana d'acciaio, che è più forte e potrebbe sopportare il consolidamento enorme di impatto.

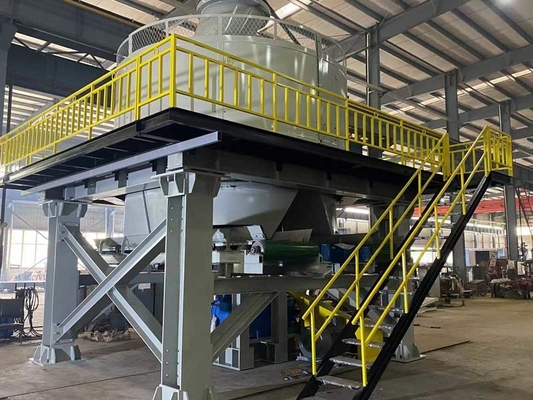

Supporto della struttura
C'è cuscinetto ammortizzatore del poliuretano fra la piattaforma ed il riduttore, che è usato per assorbire la forza di impatto e la vibrazione dell'attrezzatura durante il funzionamento.
Nota: L'appoggio della struttura e la piattaforma di manutenzione sono facoltativi e
i clienti possono saldare nel locale.
Albero primario
L'albero primario è fatto dei pezzi fucinati dell'acciaio legato ed è stato trattato termicamente, che ha ad alta resistenza;
Affatichi la resistenza e può sopportare le grandi forze eccentriche radiali.
Motor&reducer
Un coppia di torsione-limitato e un giunto idraulico sono usati per il trasporto di energia fra il motore principale del motore e l'albero di entrata del riduttore, che efficacemente proteggono il riduttore ed il motore dall'impatto sulle parti meccaniche quando lavora in pieno il carico; il riduttore principale è fornito di sistema e di ventola di raffreddamento di lubrificazione forzati.
Le strutture di Pan Mills Supplier e fabbrica per la macinazione bagnata di elaborazione di materiali
Il meccanismo di rotolamento è semplice costruire, facile mantenere, non rigoroso con i requisiti d'alimentazione di dimensione, il auto-peso dell'attrezzatura, la forte rigidità globale, la resistenza all'urto e l'operazione sicura e stabile dell'attrezzatura.
Il giunto idraulico è usato per realizzare il trasporto di energia fra il motore ed il riduttore, l'impatto cominciante è piccolo ed il riduttore può fornire sovraccarica la protezione e prolungare il tempo di impiego.
La porta di ispezione aperta/commutatore vicino di rilevazione è collegata con il commutatore avvio/arresto del motore principale per assicurare che il personale di manutenzione possa mantenere la macchina quando la macchina è bloccata.
Parametri tecnici
| No. |
Oggetto |
TWPM185 |
TWPM200 |
| 1 |
Dimensione del rullo |
diameter*width di 1850*700mm |
diameter*width di 2000*900mm |
| 2 |
Giri la velocità per l'albero primario |
≥13 RPM |
≥13 RPM |
| 3 |
Potere |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Efficace diametro dei rulli |
1850mm |
2000mm |
| 5 |
Velocità girante |
≥29rpm |
≥29rpm |
| 6 |
Diametro per il foro dello schermo |
Costruzione su misura |
Costruzione su misura |
| 7 |
Capacità di produzione |
40-50 ³ /h di m. |
60-90 ³ /h di m. |
| 8 |
Peso totale di attrezzatura |
65200 chilogrammi |
70000 chilogrammi |
| 9 |
Dimensioni |
5300*4600*6500mm |
6700*6500*6700mm |
