Tagliatore di mattoni di argilla per blocchi solidi e cavi

sistema di macchine per il taglio di blocchi cavi di argilla con apparecchiature per il taglio di mattoni solidi

Composizione, disegno di contorno e principio di funzionamento

(1) La macchina di taglio del mattone verde (di seguito denominata "macchina di taglio") è composta principalmente da tre parti:apparecchiatura per la pulizia del nastro trasportatore piatto e del filo di acciaio.

Il dispositivo di taglio verticale della manovella è costituito principalmente da motore di ingranaggi, manovella, manovella di collegamento, dispositivo di sollevamento del filo di acciaio e dispositivo di tensione del filo di acciaio.

Il nastro trasportatore piatto è composto principalmente da motore, telaio, nastro piatto e dispositivo di tensione.il meccanismo della canna di connessione a manovella taglia verticalmente le strisce di fango in mattoni verdi con le specifiche richieste.

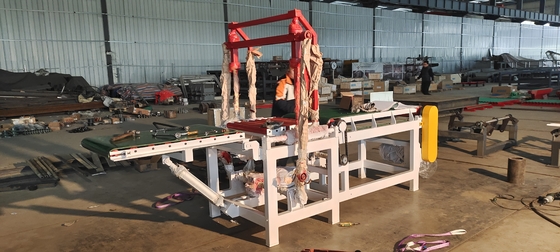

(2) Disegno di contorno della macchina da taglio (vedi disegno allegato)

(3) Principio di funzionamento

Dopo che il nastro trasportatore piatto all'interno della macchina trasporta le strisce di fango nella posizione designata, il nastro trasportatore si arresta.il meccanismo della canna di connessione a manovella taglia verticalmente le strisce di fango nel mattone verde con le specifiche richiesteI mattoni verdi vengono poi trasferiti sul banco di programmazione per il raggruppamento e il carico, e quindi il meccanismo viene resettato e entra nel ciclo di lavoro successivo.il dispositivo di tensione del filo d'acciaio ha una funzione di allarme automatico per la rottura del filo.

Parametri tecnici:

1Frequenza massima di taglio: 16 volte/min;
2. lunghezza massima della striscia di fango: 2,1 metri;
3. altezza massima di taglio: 300 mm;
4. larghezza massima di taglio: 600 mm;
