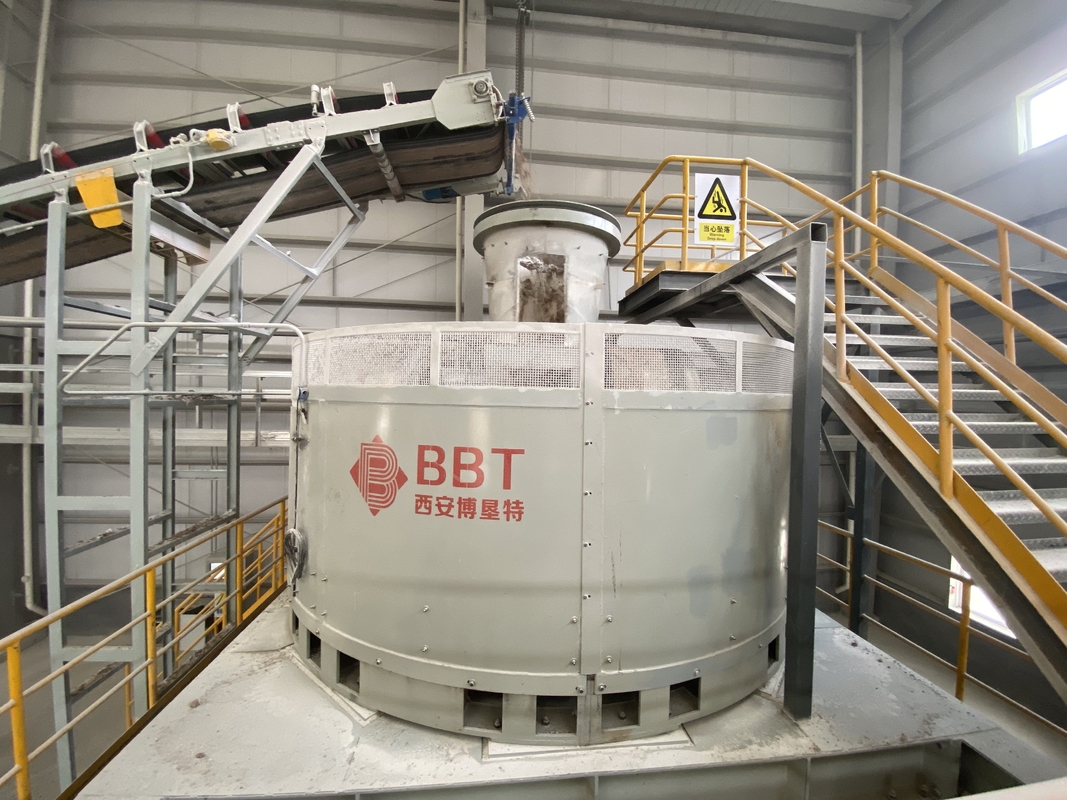

Mulino a vasca umida Macchina per la frantumazione dell'argilla a rulli rotanti in pietra, mulino a vasca umida portatile a doppi rulli

Mulino a vasca umida TWPM-185

Il mulino a vasca umida è un nuovo prodotto sviluppato dalla nostra azienda sulla base dell'assorbimento dell'esperienza avanzata di prodotti simili all'estero e occupa una posizione di leadership tra i prodotti simili in Cina. La macchina è ragionevole nella struttura, stabile nel funzionamento, a basso tasso di guasto e facile da usare e mantenere. Viene utilizzato principalmente per il trattamento delle materie prime nel processo di produzione di mattoni sinterizzati con ganga di carbone, cenere volante, scisto, argilla e fanghi come materie prime principali. Ha le funzioni di frantumazione, macinazione, impasto e miscelazione. Dopo che le materie prime sono state macinate e lavorate da questa macchina, le proprietà tecnologiche complete delle materie prime possono essere significativamente migliorate e possono essere prodotti prodotti sinterizzati di qualità superiore.

Specifiche del mulino a vasca umida TWPM-185:

Diametro effettivo dei rulli 1.850 mm

Mulino a vasca umida serie TWPM

Principio di funzionamento e caratteristiche strutturali

Principio di funzionamento

Il motore elettrico fornisce la forza motrice e il motore elettrico aziona l'accoppiamento idraulico per realizzare l'avviamento a vuoto e stabile del motore elettrico. La potenza viene trasmessa al riduttore tramite la puleggia e il riduttore aziona l'albero principale per ruotare tramite

l'accoppiamento. L'albero principale e il sedile di sospensione sono collegati da un manicotto di espansione e la trasmissione della coppia viene realizzata dall'attrito tra il manicotto di espansione, l'albero principale e il sedile di sospensione. Il vantaggio è che è facile da installare e smontare e può realizzare la protezione da sovraccarico per l'albero principale ed evitare danni alla superficie di lavorazione dell'albero principale. Il sedile di sospensione trasmette la potenza rispettivamente ai bracci a sbalzo interni ed esterni e aziona i due rulli per ruotare attorno all'albero principale e i rulli ruotano attorno ai rispettivi alberi dei rulli allo stesso tempo. Le materie prime miscelate con acqua nel processo precedente cadono dalla tramoggia di alimentazione centrale nella parte superiore dell'apparecchiatura alla parte anteriore del rullo interno. Dopo essere state frantumate e schiacciate dal rullo interno, il materiale viene raschiato dalla raschietto flottante sulla pista del rullo esterno e passa attraverso il rullo esterno. Dopo la laminazione, le materie prime vengono laminate ed estruse attraverso i fori della piastra del setaccio per completare la frantumazione, la miscelazione, la macinazione e l'impasto di varie materie prime.

Caratteristiche strutturali

Questa serie di mulini a vasca umida è composta principalmente da motore, riduttore, parte dell'albero di trasmissione, parte del telaio, parte del sedile di sospensione, parte della mola interna ed esterna, parte del disco di macinazione, parte di raschiatura e trasportatore a nastro di scarico e altre parti.

La struttura complessiva di questa serie di mulini a vasca umida è compatta e l'accoppiamento idraulico viene utilizzato per realizzare la trasmissione di potenza tra il motore e il riduttore. Il vantaggio è che l'impatto di avviamento è piccolo e la protezione da sovraccarico del motore e del riduttore può essere realizzata per prolungarne la durata.

Il rullo è una delle parti chiave del mulino a vasca, quindi gli anelli di rotolamento interni ed esterni del rullo sono realizzati in acciaio fuso ad alto contenuto di cromo. Poiché l'acciaio fuso ad alto contenuto di cromo ha una buona resistenza all'usura e un'elevata resistenza alla fatica del materiale, la durata dell'anello del rullo è migliorata. Allo stesso modo, la piastra di rivestimento e la piastra del setaccio di scarico del mulino a vasca sono realizzate anche in lega ad alto contenuto di manganese. L'albero principale del mulino a ruote è una parte importante per la trasmissione della potenza, quindi, oltre a selezionare acciaio legato temprato e rinvenuto con migliori proprietà meccaniche complete, sono stati eseguiti rigorosi processi di trattamento termico e ispezione di qualità. Inoltre, i cuscinetti e le tenute ad olio necessari per tutti i componenti sono realizzati con prodotti nazionali di alta qualità e l'intera macchina è di alta qualità, buone prestazioni e lunga durata.

Mulino a vasca umida Macchina per la frantumazione dell'argilla a rulli rotanti in pietra, mulino a vasca umida portatile a doppi rulli

Parametri tecnici del mulino a vasca umida:
