Fabbricazione di mattoni di argilla
Il mulino a padelle bagnato è un nuovo prodotto sviluppato dalla nostra azienda sulla base dell'assorbimento dell'esperienza avanzata di prodotti simili all'estero e occupa una posizione di leadership tra prodotti simili in Cina.La macchina ha una struttura ragionevole, un funzionamento stabile, un basso tasso di guasti e è facile da usare e mantenere.È utilizzato principalmente per il trattamento delle materie prime nel processo di produzione di mattoni sinterizzati con gangue di carboneLa sua funzione principale è quella di frantumare, macinare, impastare e mescolare.le proprietà tecnologiche complessive delle materie prime possono essere significativamente migliorate, e si possono produrre prodotti sinterizzati di qualità superiore.

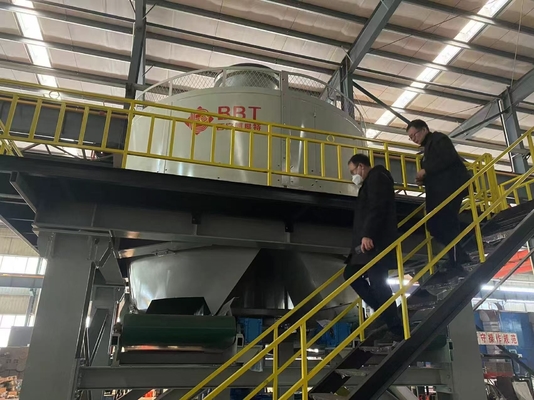

Specificativi per il mulino a padella umida TWPM-185:
Diametro effettivo dei rulli 1,850 mm
TWPM serie frigorifero umido
Principio di funzionamento e caratteristiche strutturali
Principio di funzionamento
Il motore elettrico fornisce la potenza motrice e il motore elettrico guida l'accoppiamento idraulico per realizzare l'avvio senza carico e stabile del motore elettrico.La potenza viene trasmessa al riduttore attraverso la puleggia, e il riduttore spinge l'albero principale a ruotare attraverso
L'albero principale e il sedile di sospensione sono collegati da una manica di espansione e la trasmissione della coppia è realizzata mediante l'attrito tra la manica di espansione,l'albero principale e il sedile di sospensioneIl vantaggio è che è facile da installare e smontare, e può realizzare la protezione da sovraccarico per l'albero principale ed evitare danni alla superficie di lavorazione dell'albero principale.Il sedile di sospensione trasmette potenza ai cantilever interni e esterni rispettivamente, e spinge i due rulli a ruotare attorno all'albero principale, e i rulli ruotano attorno ai rispettivi albero di rulli allo stesso tempo.Le materie prime mescolate con acqua nel processo precedente cadono dalla trampoliera centrale di alimentazione nella parte superiore dell'apparecchiatura verso la parte anteriore del rullo internoDopo essere stato schiacciato e frantumato dal rullo interno, il materiale viene raschiato dal raschiatore galleggiante sulla pista del rullo esterno e passa attraverso il rullo esterno.le materie prime vengono arrotolate ed estruse attraverso i fori della piastra di setaccio per completare la frantumazione, miscelazione, macinatura e impastatura di varie materie prime.
Caratteristiche strutturali
Questa serie di macchine per la lavorazione a vapore è composta principalmente da motore, riduttore, parte dell'albero di trasmissione, parte del telaio, parte del sedile di sospensione, parte interna ed esterna della rotaia di rottura, parte del disco di rottura,parti di raschiatura e di scarico, nastri trasportatori e altre parti.
La struttura complessiva di questa serie di mulini a padella è compatta e l'accoppiamento idraulico viene utilizzato per realizzare la trasmissione di potenza tra il motore e il riduttore.Il vantaggio è che l'impatto iniziale è piccolo, e la protezione da sovraccarico del motore e del riduttore può essere realizzata per prolungare la sua vita utile.
Il rullo è una delle parti chiave del frantoio, quindi gli anelli di laminazione interni ed esterni del rullo sono realizzati in acciaio fuso ad alto cromo.Poiché l'acciaio fuso ad alto cromo ha una buona resistenza all'usura e una elevata resistenza alla stanchezza del materialeAnche la piastra di rivestimento e la piastra di setaccio di scarico del frantoio sono realizzate in lega ad alto tenore di manganese.L'albero principale del mulino a ruote è una parte importante per la trasmissione di potenza, per cui oltre alla selezione di acciai in lega temperati e temperati con migliori proprietà meccaniche complessive, sono stati effettuati rigorosi processi di trattamento termico e controllo della qualità.Inoltre, i cuscinetti e le guarnizioni di olio necessari per tutti i componenti sono realizzati con prodotti nazionali di alta qualità e l'intera macchina è di alta qualità, buone prestazioni e lunga durata.
Fabbricazione di mattoni di argilla
Parametri tecnici del mulino a padelle bagnato:
| Specificità |
TWPM160 |
TWPM185 |
TWPM200 |
| Diametro della ruota di rottura |
1600 mm |
1850 mm |
2000 mm |
| Larghezza della rulliera |
500 mm |
700 mm |
900 mm |
| Potenza installata |
45+2*2.2+1.1kw |
90+2*3+1.1kw |
132+2*4+1.1kw |
| Capacità di produzione |
30 ‰ 70 m3/h |
30 ‰ 70 m3/h |
30 ‰ 70 m3/h |
| Peso (compreso il motore) |
52000 kg |
6 000 kg |
70000 kg |
