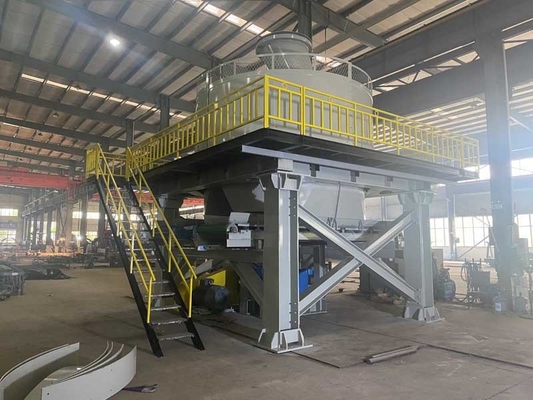

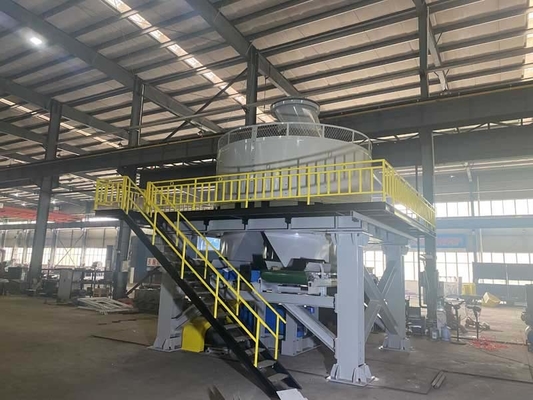

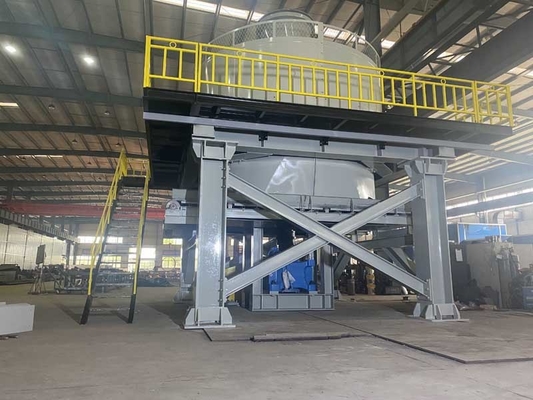

Pan Mill bagnato per l'elaborazione del materiale nella linea di produzione del mattone dell'argilla
Pan Mill bagnato è un nuovo prodotto sviluppato dalla nostra società in base ad assorbire l'esperienza avanzata nei simili prodotti all'estero ed è in una posizione principale in simili prodotti domestici. La macchina è ragionevole nella struttura, in in funzione, in basso stabile nell'incidenza guasti ed in di facile impiego e mantiene. Pricipalmente è utilizzata per materia prima che elabora nel processo di produzione dei mattoni sinterizzati con la ganga del carbone, la cenere volatile, lo scisto, l'argilla ed il fango come le materie prime principali. Ha le funzioni di schiacciare, frantumando, impastando, mescolandosi ecc. Dopo che le materie prime sono frantumate ed elaborate da questa macchina, la prestazione tecnologica completa delle materie prime può essere migliorata significativamente ed i prodotti sinterizzati più di alta qualità possono essere prodotti.
Parti fondamentali
Piatto di setaccio
La materia prima per il piatto di setaccio è l'alto acciaio di manganese, modulo che progetta, anti-durando ed anche può essere rimossa facilmente con il nuovo pezzo di ricambio.
Mulino
Il rullo adotta una struttura che la pelle del rullo è separata dal hub, che è collegato complessivamente da una chiave di cuneo-forma; è conveniente sostituire la pelle quando ha bisogno di.
Pelle del rullo
Lo spessore della pelle del rullo è di 150 millimetri, fatti dell'acciaio legato del alto-manganese-cromo, che è ad alta resistenza e la usura-resistenza
Pentola
È la struttura di grata che ha saldato da lana d'acciaio, che è più forte e potrebbe sopportare il consolidamento enorme di impatto.
Supporto della struttura
C'è cuscinetto ammortizzatore del poliuretano fra la piattaforma ed il riduttore, che è usato per assorbire la forza di impatto e la vibrazione dell'attrezzatura durante il funzionamento.
Nota: L'appoggio della struttura e la piattaforma di manutenzione sono facoltativi e
i clienti possono saldare nel locale.
Albero primario
L'albero primario è fatto dei pezzi fucinati dell'acciaio legato ed è stato trattato termicamente, che ha ad alta resistenza;
Affatichi la resistenza e può sopportare le grandi forze eccentriche radiali.
Motor&reducer
Un coppia di torsione-limitato e un giunto idraulico sono usati per il trasporto di energia fra il motore principale del motore e l'albero di entrata del riduttore, che efficacemente proteggono il riduttore ed il motore dall'impatto sulle parti meccaniche quando lavora in pieno il carico; il riduttore principale è fornito di sistema e di ventola di raffreddamento di lubrificazione forzati.
Le strutture di Pan Mills Supplier e fabbrica per la macinazione bagnata di elaborazione di materiali
Il meccanismo di rotolamento è semplice costruire, facile mantenere, non rigoroso con i requisiti d'alimentazione di dimensione, il auto-peso dell'attrezzatura, la forte rigidità globale, la resistenza all'urto e l'operazione sicura e stabile dell'attrezzatura.
Il giunto idraulico è usato per realizzare il trasporto di energia fra il motore ed il riduttore, l'impatto cominciante è piccolo ed il riduttore può fornire sovraccarica la protezione e prolungare il tempo di impiego.
La porta di ispezione aperta/commutatore vicino di rilevazione è collegata con il commutatore avvio/arresto del motore principale per assicurare che il personale di manutenzione possa mantenere la macchina quando la macchina è bloccata.
Parametri tecnici
| No. |
Oggetto |
TWPM185 |
TWPM200 |
| 1 |
Dimensione del rullo |
diameter*width di 1850*700mm |
diameter*width di 2000*900mm |
| 2 |
Giri la velocità per l'albero primario |
≥13 RPM |
≥13 RPM |
| 3 |
Potere |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Efficace diametro dei rulli |
1850mm |
2000mm |
| 5 |
Velocità girante |
≥29rpm |
≥29rpm |
| 6 |
Diametro per il foro dello schermo |
Costruzione su misura |
Costruzione su misura |
| 7 |
Capacità di produzione |
40-50 ³ /h di m. |
60-90 ³ /h di m. |
| 8 |
Peso totale di attrezzatura |
65200 chilogrammi |
70000 chilogrammi |
| 9 |
Dimensioni |
5300*4600*6500mm |
6700*6500*6700mm |
Il nostro servizio
Benvenuto da contattare con BBT
Macchinario seguente e progetto del rifornimento di BBT:
1. Mattone automatico pieno dell'argilla che fa macchinario (nastro trasportatore, alimentatore della scatola, frantoio a cilindro, smerigliatrice fine. doppio miscelatore dell'asse, mulino bagnato della pentola, taglierina del mattone, espulsore del mattone, pezzi di ricambio…)
2. Essiccatore del mattone (piccolo locale essiccatoio del mattone, camera a un solo strato dell'essiccatore del mattone, essiccatore del tunnel, camera più asciutta rapida veloce)
3. Progetto della fornace per mattoni (forno di Hoffman, forno di tunnel)
4. Mattone automatico che fa sistema (regolazione del mattone/accatastatore, mattoni rossi che scaricano macchina, impacchettatrice del mattone…)
5. Sistema d'infornamento del forno (sistema di combustione di /oil gas/del carbone, sistema di controllo)
6. Intero mattone che fa progettazione e la costruzione di progetto.
