Fuoco di galleria automatica per il processo di cottura dei mattoni in linea di produzione di mattoni di argilla

Forno di galleria per il processo di cottura dei mattoni in linea di produzione di mattoni di argilla

Sistema di forno in galleria per il processo di cottura dei mattoni in linea di produzione di mattoni di argilla:

Il forno Tunnel è di tipo a soffitto piatto.

Il forno in galleria ha un sistema automatico di aggiunta di polvere di carbone, un sistema di rilascio di fumo, un sistema di scarico sotto il carrello del forno, un sistema di raffreddamento sotto il carrello del forno, un sistema di combustione a gas, un sistema di calore di scarico,sistema di raffreddamento rapido e sistema di contropressione (sistema di bilanciamento della pressione)La curva di cottura all'interno del forno sarà più ragionevole mediante la regolazione di questi sistemi.

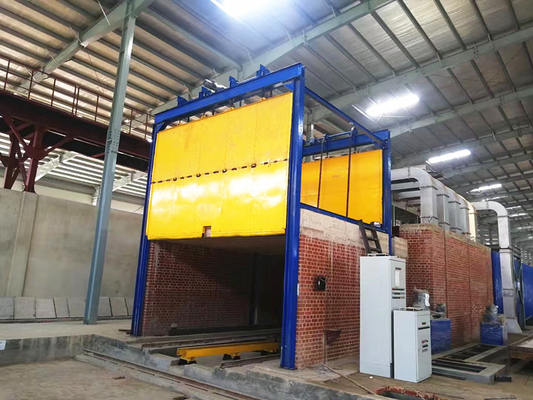

Ci sono 3 porte alle due estremità del forno di galleria.In questo modo si evita efficacemente di entrare nell'aria fredda e garantire il sistema di cottura del forno.

Struttura

Il forno a galleria comprende principalmente quanto segue: corpo del forno, apparecchiature di trasporto del forno, sistema di combustione del combustibile, apparecchiature di ventilazione.
Corpo del forno: la parte principale del sistema del forno in galleria, nel corpo del forno ci sono varie entrate e uscite d'aria.
Attrezzature di trasporto nel forno: carrello e mobili del forno.
Sistema di combustione del carburante: compresa la condotta di consegna del carburante, il pre riscaldamento del carburante, il bruciatore, ecc. Il riscaldamento e la combustione del forno in galleria sono costituiti principalmente da olio pesante, diesel leggero e gas naturale,e il metodo originale di combustione diretta del carbone non è molto utilizzatoI bruciatori di petrolio sono dotati di serbatoi di stoccaggio di petrolio e ugelli di bruciatore.Il gas naturale viene trasportato al forno attraverso condotte di gas naturale e dispone di un bruciatore speciale per il gas naturale per la combustione a reazioneOltre al gasdotto dedicato per la combustione del gas, la maggior parte degli utenti del forno in galleria dispone di un generatore di gas per la produzione di gas.
Apparecchiature di ventilazione: compresi il sistema di scarico di fumo, il sistema di agitazione della tenda d'aria e il sistema di raffreddamento, la cui funzione è di far scorrere il flusso d'aria nel forno in una certa direzione.

Principio di funzionamento

Un forno in galleria è generalmente un lungo tunnel lineare con pareti e volte fisse su entrambi i lati e in cima, e una macchina del forno corre sul binario posato in basso.L'apparecchiatura di combustione si trova su entrambi i lati del centro del forno in galleria, formando una zona fissa ad alta temperatura - la zona di fuoco.Il gas di scarico ad alta temperatura generato dalla combustione scorre lungo il tunnel fino alla testa del forno sotto l'azione del camino o del ventilatore a corrente indotta all'estremità anteriore del forno del tunnelAllo stesso tempo, i prodotti che entrano nel forno vengono gradualmente riscaldati, e questa sezione costituisce la zona di riscaldamento del forno in galleria.L'aria fredda viene soffiata nella coda del forno del tunnel per raffreddare i prodotti nella sezione posteriore del forno del tunnelDopo che l'aria fredda soffiata passa attraverso i prodotti e viene riscaldata, viene estratta e inviata all'asciugatrice come fonte di calore per l'essiccazione dei corpi verdi.Zona di raffreddamento del forno.
collocare il saggar carico di prodotti ceramici sul carrello e spingerlo lentamente continuamente dall'ingresso della zona di pre riscaldamento (di solito spingendolo meccanicamente),mentre il carrello carico dei prodotti bruciati viene gradualmente spinto dall'uscita della zona di raffreddamento- E' stato spinto fuori (circa un'ora, spinto fuori da un'auto).

Specificità di Forno di galleria per il processo di cottura dei mattoni in linea di produzione di mattoni di argilla:

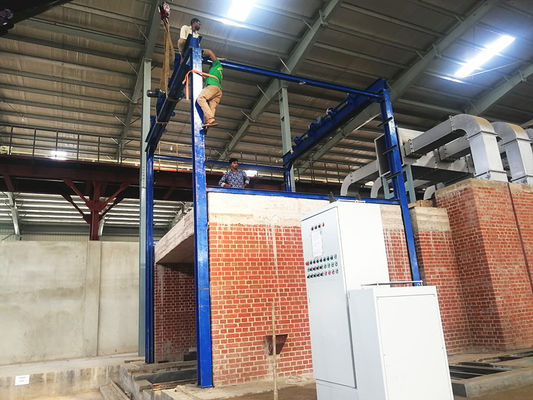

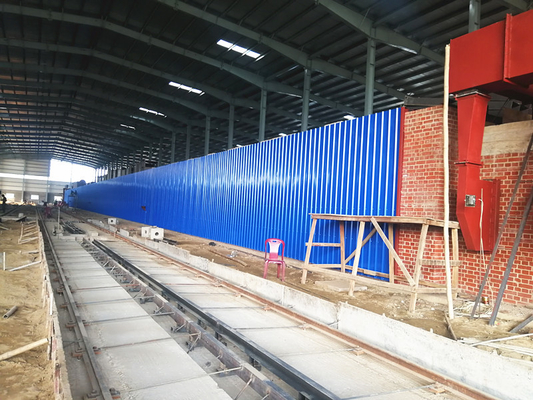

Costruzione di forni di galleria per mattoni di argilla

Il nostro servizio

Benvenuti a contattare BBT

Fornitura di BBT a seguito di macchine e progetti:

1. macchine per la fabbricazione di mattoni in argilla completamente automatiche (convogliatore a nastro, alimentatore a scatola, frantumatore a rulli, macchine per la macinazione fine, miscelatore a doppio albero, mulino a padelle umide, tagliatrice di mattoni, estrusore di mattoni, ricambi...)

2. Sistema di asciugatura dei mattoni ((piccola sala di asciugatura dei mattoni, camera asciugatrice mono strato in mattoni, asciugatrice tunnel, camera asciugatrice rapida rapida)

3Progetto di forno per mattoni (forno Hoffman, forno tunnel)

4Sistema automatico di fabbricazione dei mattoni (macchina per la posa/impilazione dei mattoni, macchina per lo scarico dei mattoni rossi, macchina per l'imballaggio dei mattoni...)

5- Sistema di accensione del forno (sistema di combustione carbone/gas/olio, sistema di controllo)

6Progetto di progettazione e costruzione di mattoni.
