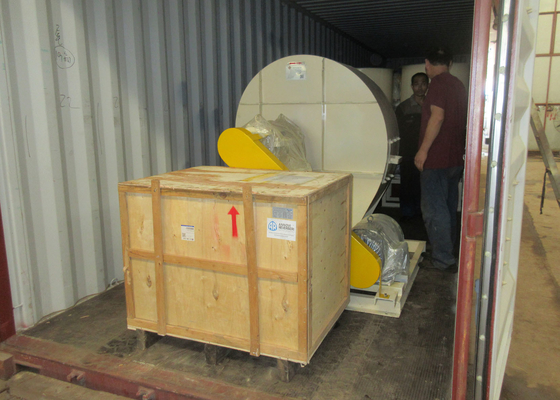

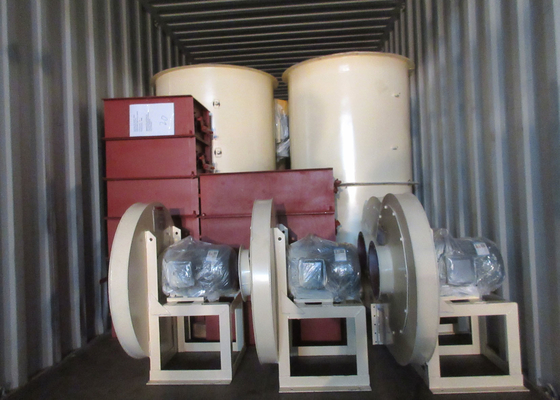

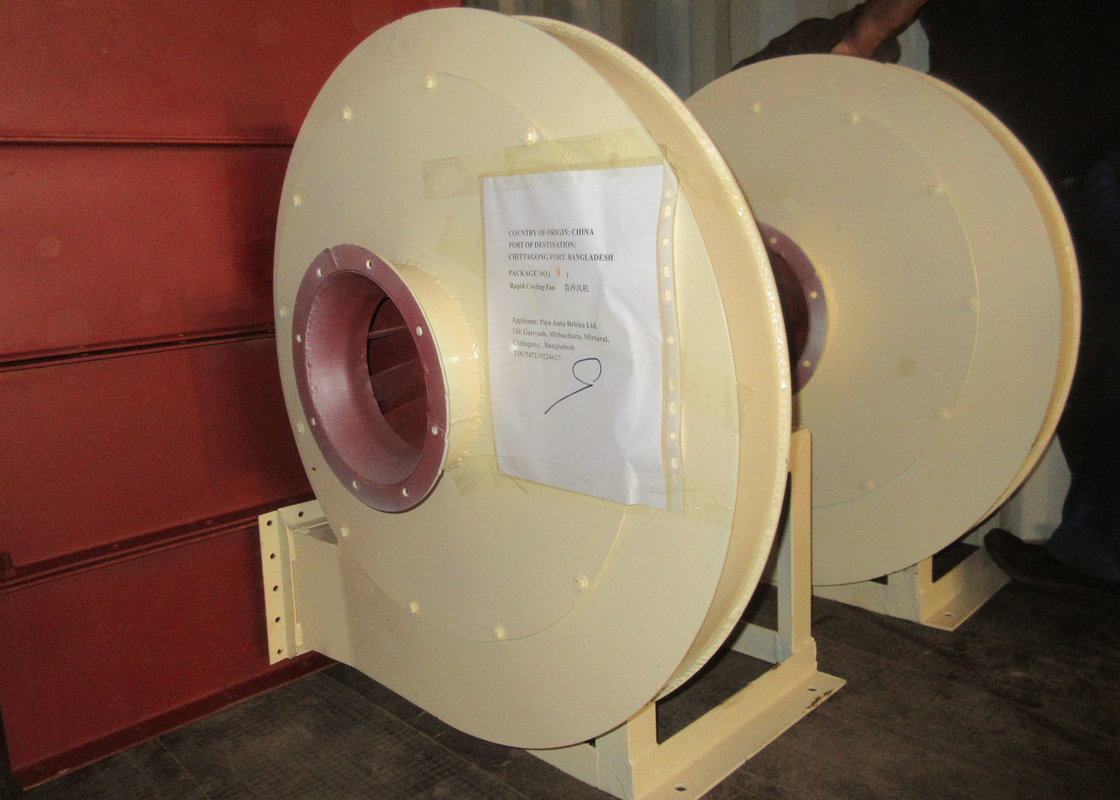

Bilancio di pressione Tonnello di mattoni di argilla Forno attrezzatura sistema di estrazione del fumo Soffiatore Ventilatore di raffreddamento
Diversi sistemi all'interno del forno di galleria
La struttura del forno è progettata come una struttura a soffitto piatto;
con sistema di scarico per lo scarico di fumo;
con sistema di raffreddamento sotto il carrello del forno;
sistema di recupero del calore di scarico;
Sistema di bilanciamento della pressione.
Disponibilità multipla del ventilatore
| - No, no, no. |
Articolo |
Quota |
Modello |
Funzione |
R/min |
Potenza ((kw) |
| 1 |
Ventilatore di scarico |
1 |
Y4-73No14C |
Regolare la frequenza |
960 |
37 |
| 2 |
Ventilatore di raffreddamento rapido |
3 |
Y4-73No14C |
|
2900 |
7.5 |
| 3 |
Ventilatore di contropressione |
2 |
G4-73No8C |
|
730 |
18.5 |
| 4 |
Ventilatore di raffreddamento sotto il carro del forno |
1 |
G4-73No8C |
Regolare la frequenza |
1450 |
3 |
I parametri termici ragionevoli del forno in galleria sono controllati da diversi ventilatori.
La cortina d'aria di raffreddamento rapido prodotta dal ventilatore di raffreddamento rapido, che può dividere il forno di galleria in 2 parti.
Finché il recupero del calore del forno in galleria è combinato con la tecnologia di raffreddamento,l'aria calda pulita e secca può essere recuperata efficacemente che può essere come il mezzo di essiccazione nella zona di raffreddamento del tunnel il forno.
Dopo calcolo e prova in pratica, il calore recuperato dalla zona di raffreddamento che può rappresentare il 40% del consumo totale di calore nel forno di galleria, che può soddisfare le esigenze dell'asciugatrice
Il risparmio energetico, l'elevata efficienza, la separazione del fumo e l'essiccazione senza fumo possono essere altrettanto reali nella pratica.
Ventilatore di scarico di fumo
Situato alla testa del forno.
Può far muovere il flusso d'aria verso la testa del forno eliminando vapore acqueo, gas di scarico e gas di combustione nel precalore del forno in galleria;La sua funzione è quella di avere il forno raggiunge la pressione negativa tra la zona di pre-riscaldamento e la zona di cottura, e controllare direttamente il movimento dell'aria del forno.
Ventilatore di raffreddamento rapido
La cortina d'aria di raffreddamento prodotta dal ventilatore di raffreddamento rapido blocca efficacemente il flusso d'aria inverso dalla zona di isolamento alla zona di raffreddamento,rendendo più agevole il funzionamento del sistema di scarico del fumo.
Il raffreddamento rapido migliora notevolmente le proprietà meccaniche e l'aspetto del mattone;Il calore scambiato tra l'aria di raffreddamento rapido e i mattoni caldi/blocchi ha quindi generato l'aria calda che è più facile da recuperare.
Ventilatore di recupero del calore
Raccogliere il riscaldamento successivo dell'aria calda e dell'aria calda proveniente dalla sezione di raffreddamento del forno di galleria.
Ventilatore di raffreddamento sotto il carrello del forno: bilancia la pressione tra la parte superiore e inferiore del carrello del forno, raffredda il carrello del forno soffiando aria alla struttura in acciaio,e poi l'aria calda scambiata di calore fluirà verso la testa del forno e la coda del forno.
Ventilatore di contropressione
Situato alla fine del forno e soffiare aria fredda per raffreddare il finito.
