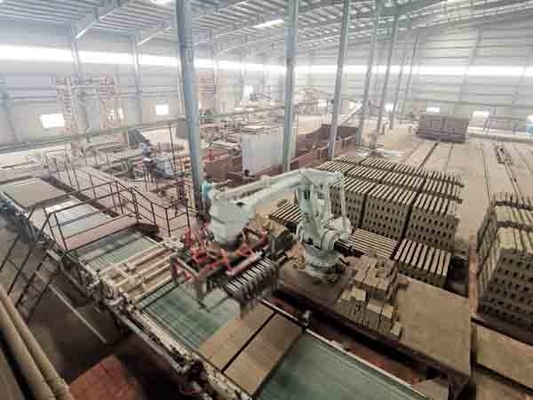

Impianto di fabbricazione di mattoni di argilla camera asciugatrice carrello di mattoni asciugatura carrello asciugatore a blocchi cavi con uso robot impostazione di mattoni
linea di produzione automatica di mattoni di argilla tunnel forno progetto di mattoni di argilla asciugatrice camera macchina
Camera di asciugatura del tunnel in mattoni di argilla completamente automatica
Sistema di asciugatura e cottura
L'asciugatura e la cottura adottano due volte il processo di immagazzinamento e cottura con la tecnologia dell'asciugatrice tunnel.Il calore dell'asciugatrice proviene dal calore ad alta temperatura dei prodotti bruciati e dal calore residuo del tunnel kiln, modificando il sistema per regolare la temperatura e il volume dell'aria di alimentazione, in modo da garantire la qualità di essiccazione dei mattoni verdi.
Il forno a galleria adotta una grande sezione con una larghezza interna di 6,6 metri, è progettato come una struttura a soffitto piatto.
Il forno a galleria ha un sistema di scarico di fumo, un sistema di rilascio di calore dal carrello del forno, un sistema di raffreddamento del carrello del forno, un sistema di combustione del gas, un sistema di recupero del calore,sistema di raffreddamento rapido e sistema di contropressione (sistema di bilanciamento della pressione)Questo forno ha le seguenti caratteristiche: grande sezione, elevata capacità, piccola sezione bassa differenza di temperatura, buon mantenimento del calore.il sistema di autocontrollo del forno può garantire che i parametri di calore di cottura siano stabili.
Camera di asciugatura del sistema e della costruzione
La camera di asciugatura adotta l'asciugatrice tunnel (83,65x22,625m).Il ventilatore ad alta temperatura e il ventilatore a bassa temperatura del tunnel furnace è in grado di riciclare e raccogliere il calore residuo del tunnel furnace e trasferito al asciugatore, passa attraverso il ventilatore di riscaldamento nell'asciugatrice iniziando a ventilatore rotante, poi va in asciugatrice e mattoni attraverso proprietà meccaniche.per garantire la qualità di essiccazione dei mattoni verdiI mattoni ben essiccati saranno scaricati dal carrello di asciugatura con il sistema di scarico e ri-impilazione sulla panchina di trasferimento di marshalling,poi i mattoni ben essiccati verranno impilati sul carrello del forno con la macchina di impilazione e inviati al forno del tunnel con il traghetto.
La fonte di calore della camera di asciugatura è il calore di scarico del forno in galleria, che viene fornito alla camera di asciugatura attraverso un sistema di tubi esterni.sistema di scarico di umidità, sistema di funzionamento e sistema di monitoraggio, oltre al sistema di monitoraggio, il sistema di ventilazione e di scarico sono costituiti da tubi metallici e ventilatori associati.
Principali parametri tecnologici per la camera di asciugatura
1) Lunghezza totale: 83,65 metri
2) Cartoni contenuti nell'asciugatrice: 138 pezzi
3) Larghezza interna: 22,125 m
4) Altezza interna: 5,315 m.
5) Capacità di carico per carrello: 600 pezzi (150x200x300 mattoni cavi)
6) Temperatura di alimentazione dell'aria: 110-130°C
7) Temperatura di scarico dell'aria: 28°C
8) Umidità di rilascio dell'umidità: 75~90%
9) Reddito di asciugatura: 99%
10) Ciclo di asciugatura: 22-26 ore
11) Produzione giornaliera: 400 tonnellate
12) Indice di consumo termico: 180 Cal/kg

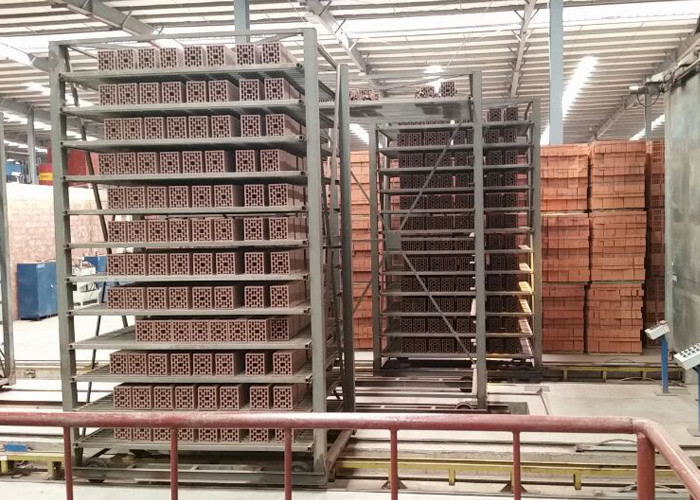

13) Specifica del carrello di asciugatura: 2920x2600x4795 mm
14) Dimensioni esterne della camera di asciugatura: 83,65×22,625×5,565m ((L×W×H)
