Progettazione di progetto del forno di tunnel del mattone dell'argilla della società 2023 del bbt della Cina

Impianto completo automatico per la produzione di mattoni in argilla, mattoni rossi in argilla refrattaria, progetto di forno a tunnel per mattoni cotti

Progetto di forno a tunnel per mattoni in argilla progettato da China bbt company 2023, nuovo progetto per la produzione di mattoni

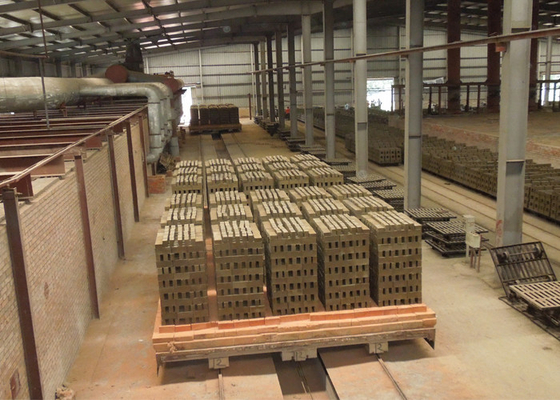

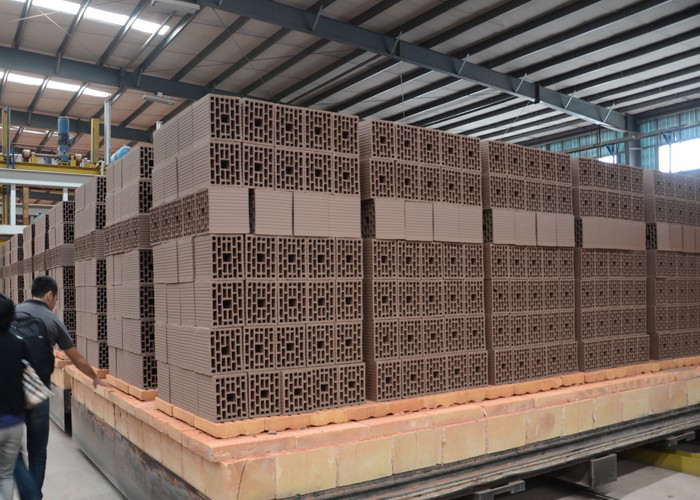

Forno a tunnel per mattoni in argilla

Il forno a tunnel è dotato di sistema di rilascio fumi, sistema di riciclaggio, sistema di recupero del calore di scarto, sistema di raffreddamento e sistema di bilanciamento della pressione. Questo forno presenta le seguenti caratteristiche: sezione ampia, alta resa, piccola differenza di temperatura nella sezione, buon effetto di conservazione del calore. Nel frattempo, il sistema di controllo automatico del forno è equipaggiato per garantire la stabilità dei parametri di cottura, garantendo così la qualità della cottura.

Sistema del forno a tunnel
La tecnologia scelta è il forno a tunnel a soffitto piatto. Il forno a tunnel ha un sistema completo di
scarico fumi, raffreddamento, rilascio di calore, bilanciamento della pressione sotto il carrello del forno, sistema di funzionamento e collaudo. La curva di cottura all'interno del forno sarà più ragionevole attraverso la regolazione di questi sistemi.

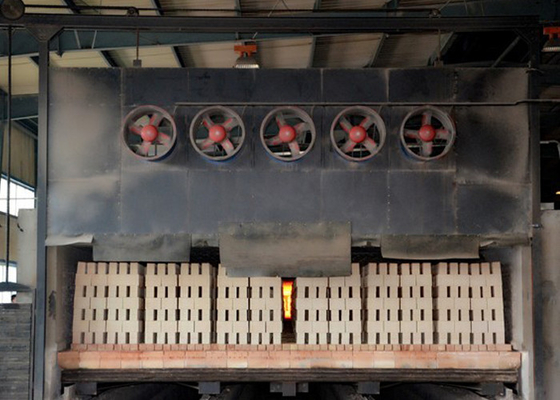

Ci sono porte di ingresso e di uscita alle due estremità del forno a tunnel. Sul lato di ingresso, c'è una stanza di preparazione e una porta di interruzione tra la stanza di preparazione e la zona di giunzione del forno. In questo modo si evita efficacemente l'ingresso di aria fredda e si garantisce il sistema di cottura del forno.

Struttura del forno a tunnel
Il mattone rosso è posato per la zona di preriscaldamento e la zona di raffreddamento dove la temperatura è inferiore a 200°C. Il resto, la zona di cottura e la parete più interna della zona isolante, adottano mattoni refrattari in argilla. I mattoni isolanti in argilla saranno utilizzati per la posa dell'area isolante. Nel frattempo, feltro in tessuto refrattario (per la parte relativa della curva di temperatura sopra i 600 gradi Celsius) o feltro in lana di roccia saranno utilizzati per l'imbottitura e i mattoni rossi saranno posati sulla parete esterna.
Struttura del tetto del forno: uno spazio per il carrello del forno è rimasto nella zona a bassa temperatura su entrambi i lati, che adotta una lastra superiore in calcestruzzo gettato in opera. Per le altre posizioni, lastre in materiale argilloso, piastre di sospensione tramite gru a bandiera appese sotto travi in acciaio di tipo H tramite prodotto fuso. Entrambi i lati della parete sostengono il peso della trave principale. Cotone ad alto contenuto di alluminio, feltro in fibra refrattaria, feltro in lana di roccia, pannello in lana di roccia sono posti sulla piastra di sospensione refrattaria, che compongono uno strato isolante complesso. La fessura tra la piastra superiore sarà impattata da fibra ad alto contenuto di alluminio. Un legante ad alta temperatura viene riempito nello spazio tra le lastre e viene verniciato sulla parte superiore dello strato isolante, garantendo così l'insensibilità del materiale e la durata della struttura.

Il forno a tunnel può utilizzare carbone/gas/olio come combustibile per la cottura di mattoni in argilla

Sistema di combustione completamente automatico per forno a tunnel per mattoni in argilla

Macchinari per l'alimentazione del carbone per forno a tunnel per mattoni in argilla / forno Hoffman

Forno a tunnel per mattoni in argilla in costruzione in Bangladesh

Forno a tunnel per mattoni in argilla con parametri tecnici:
